Zvárací stroj s dvojitým kruhovým švom s ohrievačom vody

1. Zvárací horák je upevnený pri otáčaní obrobku. Zváracia poloha je vodorovná. Obrobok je pevne upnutý prípravkom a otáča sa.
2. Dva zváracie horáky a dva zdroje energie pracujú súčasne, aby sa zvýšila efektivita práce.
3. Horák, skriňa s rotačnou osou a koník môžu byť pozdĺžne nastavené tak, aby vyhovovali rôznym druhom zvárania.
4. Japan Omron PLC sa používa na riadenie chodu stroja a rýchlosť sa nastavuje pomocou AC serva, čo môže zlepšiť spoľahlivosť zariadenia.
5. Prijíma polohovanie čelnej plochy a režim pneumatického upínania.
6. Prijíma rozhranie človek{0}}stroj na zmenu parametrov. Cez toto rozhranie je možné nastaviť čas zvárania a dĺžku zvaru. Zmena parametrov môže byť zadaná pomocou dotykového tlačidla pohodlne a včas. Parametre je možné uložiť a vyvolať.

1.Na ľavej a pravej strane obrábacieho stroja sú nainštalované dve sady zváracích pištolí a nastavovacích zariadení, ktoré sa pneumaticky pohybujú nahor a nadol, aby sa zváracia pištoľ prepínala medzi prípravnou a zváracou polohou. Výkyvný mechanizmus umožňuje otáčanie zváracej pištole doľava a doprava podľa vopred-nastavených parametrov, čím je kvalita zvárania krajšia.

2. Počas procesu zvárania pneumatické zariadenie generuje dostatočnú upínaciu silu na bezpečné upevnenie valca v jeho určenej polohe, čím sa obrobok otáča hladko a konštantnou rýchlosťou okolo svojej osi. Medzitým zostáva zvárací horák upevnený na mieste. Tento automatizovaný režim „obrobok sa otáča, zvárací horák zostáva nehybný“ efektívne a presne dokončuje dva obvodové zvary na spoji medzi dvoma koncami valca a koncovým uzáverom v jedinom prechode.

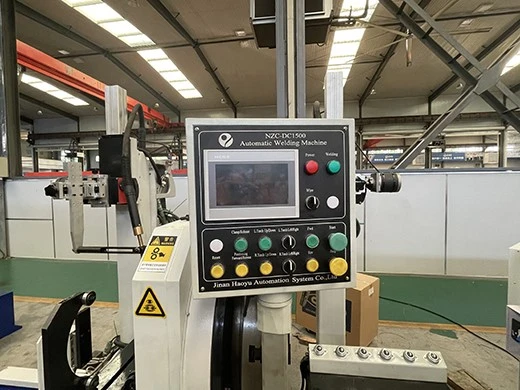

3.Integrovaný ovládací panel. Ovládacie tlačidlá, dotyková obrazovka a parametre zvárania sú integrované na jednom paneli, ktorý sa pohodlne používa a ovláda.

4. Tento podporný stojan sa nachádza napravo od upínacieho prípravku a poskytuje stabilnú oporu pre valcový obrobok počas zvárania s dvojitým-obvodom. V spojení s ľavým-upínacím prípravkom zaisťuje presné zarovnanie obrobku počas rotačného zvárania a účinne potláča ofsetové vibrácie spôsobené vlastnou hmotnosťou valca. Jeho výškovo{5}}nastaviteľný mechanizmus sa prispôsobí rôznym priemerom valcov. Jeho tuhá nosná konštrukcia a konštrukcia valčekov znižujú trenie a zaisťujú zarovnanie medzi rotačnou osou obrobku a trajektóriou zvárania, čo v konečnom dôsledku zaručuje kvalitu obvodového zvaru a stabilitu procesu.

Ohrievač vody s dvojitým kruhovým zváracím strojom
