Zváračka stredných rúrok zásobníka ohrievača vody

1. Zvárací horák je upevnený pri otáčaní obrobku. Zváracia poloha je vodorovná. Obrobok je pevne upnutý prípravkom na dvoch koncoch a otáča sa.
2. Horák, skriňa s rotačnou osou a koník môžu byť pozdĺžne nastavené tak, aby vyhovovali rôznym druhom zvárania.
3. Japan Omron PLC sa používa na riadenie chodu stroja a rýchlosť sa nastavuje pomocou AC serva, čo môže zlepšiť spoľahlivosť zariadenia.
4. Prijíma polohovanie čelnej plochy a režim pneumatického upínania.
5. Prijíma rozhranie človek{0}}stroj na zmenu parametrov. Cez toto rozhranie je možné nastaviť čas zvárania a dĺžku zvaru. Zmena parametrov môže byť zadaná pomocou dotykového tlačidla pohodlne a včas. Parametre je možné uložiť a vyvolať.

Tento stroj sa skladá z hlavného rámu, vretenovej skrine a jeho pneumatického podávacieho mechanizmu, koníka a jeho pneumatického podávacieho mechanizmu, mechanizmu podopierania obrobku, podávacieho a nastavovacieho mechanizmu zváracieho horáka, elektrického riadiaceho systému, pneumatického systému a zváracieho zdroja.

1.KoníkCsvietidláMechanizmus

Pneumatický koník je možné nastaviť pozdĺž vodiacich líšt, aby vyhovoval požiadavkám rôznych druhov zvárania. Na nastavenie používa ručnú-skrutku. Obrobok je upnutý pneumaticky a otáča sa. Predĺženie koníka vybavené pneumatickým upínaním. Upínač pevne upne dva konce obrobku, aby sa zabezpečila rovnomernosť každého upnutia.

2. Mechanizmus podpory obrobku

Na ľavej a pravej strane stroja boli nainštalované konzoly v tvare V{0}}, ktoré podopierajú obrobok. Konzoly v tvare V- sa pneumaticky pohybujú nahor a nadol, pri upínaní sa pohybujú nahor a pri zváraní sa pohybujú nadol

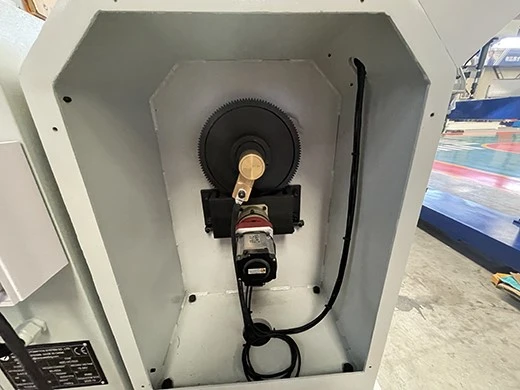

3. Rotačné zariadenie obrobku využíva servomotor. Zmena rýchlosti otáčania motora úpravou frekvencie. Rýchlosť otáčania sa dá plynule nastaviť a dá sa digitálne zobraziť v cm/min s nízkym pomerom porúch, čo je vhodné na dlhodobé-používanie.

4. Oscilačný mechanizmus a nastavenie vzduchového valca.

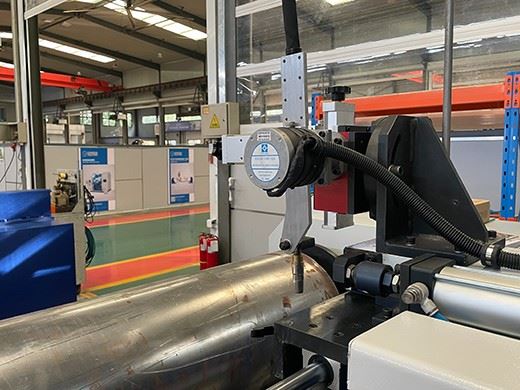

Oscilačný mechanizmus je zodpovedný za poháňanie trysky zváracej pištole alebo volfrámovej elektródy presným bočným vratným pohybom počas procesu zvárania. Tento oscilačný pohyb efektívne rozširuje zvarový kúpeľ, čím je distribúcia tepla rovnomernejšia, čím sa zabezpečuje rovnomerná šírka zvarovej húsenice. Valec primárne vykonáva hrubé nastavenie a polohovanie zváracej pištole. Najmä pred začiatkom zvárania dokáže rýchlo a stabilne zatlačiť celú zostavu zváracej pištole do prednastavenej zváracej východiskovej polohy. Po dokončení zvárania valec zasunie zváraciu pištoľ, čím sa uľahčuje nakladanie a vykladanie obrobku, čím sa efektívne zvyšuje účinnosť a bezpečnosť automatizovanej výroby.

5. Riadený systém PLC a HMI.

Japonské PLC sa používa ako jadro na riadenie programov upínania a zvárania. Systém má dobrú stabilitu a jednoduchú štruktúru, ktorá sa ľahko udržiava. Prispôsobuje rozhranie človek-stroj na zmenu parametrov. Cez toto rozhranie je možné nastaviť čas zvárania a dĺžku zvaru. Zmena parametrov môže byť zadaná pomocou dotykového tlačidla pohodlne a včas. Parametre je možné uložiť a vyvolať.

Automatický stroj na zváranie kruhovým švom pre ohrievač vody
