Päť{0}}osový CNC automatický zvárací stroj

Päť{0}}osový CNC automatický zvárací stroj je vysoko pokročilý kus automatizovaného zváracieho zariadenia, ktorý integruje mechanický systém, ktorý sa koordinuje v piatich smeroch so sofistikovaným CNC systémom. Táto štruktúra umožňuje zváracej pištoli presne sa priblížiť zložitým trojrozmerným zakriveným zvarom alebo pretínajúcim sa zvarom na obrobku pod ľubovoľným priestorovým uhlom. Prostredníctvom predbežného{4}}programovania v počítači alebo offline systém presne riadi trajektóriu zváracej pištole, polohu, rýchlosť zvárania a všetky parametre zvárania (ako sú prúd a napätie).

1. Obrobok sa otáča, zvárací horák sa pohybuje hore-nadol, zo strany na stranu a pod uhlom, aby spolupracoval s obrobkom. Prijmite posuvný mechanizmus podávania drôtu, aby ste zaručili stabilitu podávacieho drôtu.

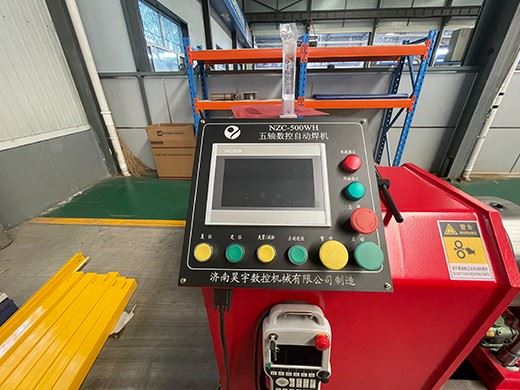

2. Použitie PLC a 5-osového CNC riadiaceho systému na realizáciu vyššie uvedeného procesu, zlepšenie spoľahlivosti.



3.Pneumatický koník-je možné nastaviť pozdĺž, vzdialenosť je meniteľná, aby sa splnili požiadavky na zváranie rôznych druhov, po nastavení sa dá uzamknúť. Pneumatický koník je zvyčajne namontovaný na vodiacej lište obrábacieho stroja oproti hlave vretena. Stlačený vzduch poháňa koník dopredu a tlačí na druhý koniec obrobku (ako je oceľová rúra alebo hriadeľ). Táto konštrukcia zaisťuje, že obrobok zostane vycentrovaný a stabilný počas-vysokorýchlostného otáčania a zvárania, čím účinne zabraňuje deformácii a vibráciám spôsobeným jeho vlastnou hmotnosťou alebo vonkajšími silami. To poskytuje pevný základ na dosiahnutie vysokej-presnosti a{8}}kvalitného automatizovaného zvárania.

4.Posuvné dvere sú vyrobené z oceľového plechu so silnou intenzitou. Na dverách je kontrolné okienko. Proces zvárania je možné pozorovať v zrkadle.

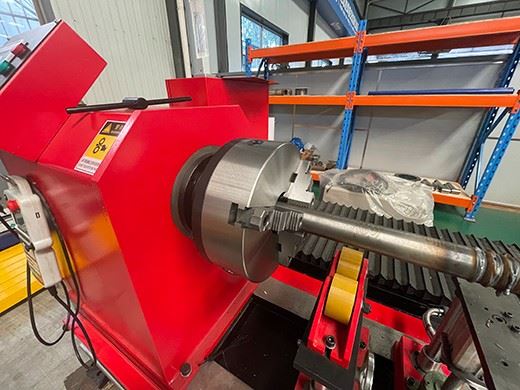

5. Rotačné skľučovadlo je základným komponentom zodpovedným za upnutie a presné otáčanie obrobku. Umožňuje nastavenie zváranej oblasti obvodových zvarov, ako sú oceľové rúry a príruby, do optimálnej polohy zvárania rovnomernou a stabilnou rýchlosťou.

Päť{0}}osový CNC automatický zvárací stroj:
