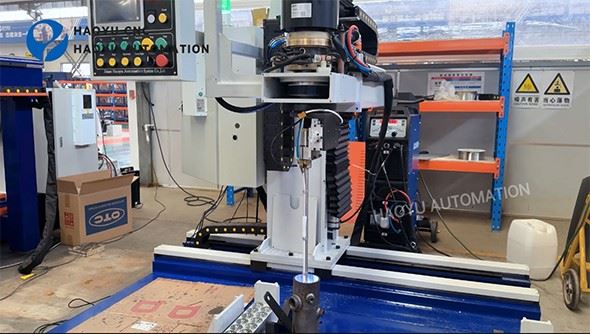

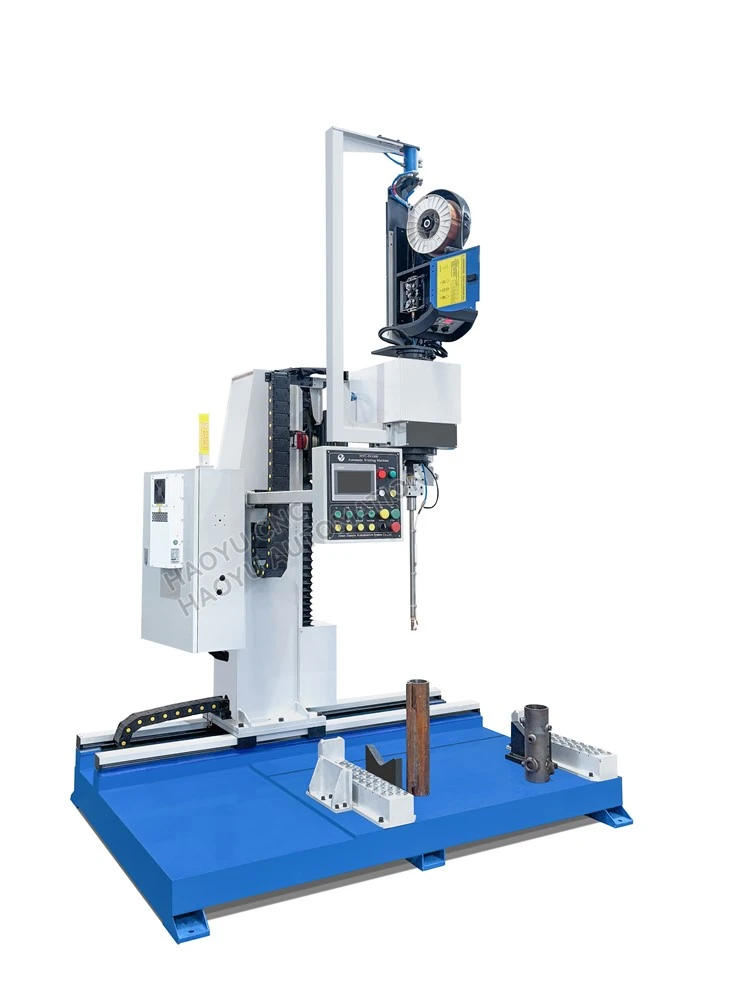

Vertikálny vnútorný automatický zvárací stroj na zváranie horúcim drôtom TIG







1. Opravte opotrebované alebo poškodené vnútorné otvory (ako sú hydraulické valce, otvory zadného hriadeľa lode a veľké ložiskové puzdrá).
2. Funkčne spevnite povrch vnútorných otvorov prekrytím vrstvou zliatinového materiálu so špeciálnymi vlastnosťami (ako je odolnosť proti opotrebeniu, odolnosť proti korózii a odolnosť voči vysokým-teplotám).
3. Dosiahnite sériovú výrobu a štandardizovanú výrobu prekrývacieho zvárania vnútorného otvoru, čím sa zabezpečí stabilná kvalita a zníži sa závislosť od vysoko kvalifikovaných zváračov.







1. Upínanie obrobku: Upevnite obrobok, ktorý sa má zvárať (napr. valec), horizontálne alebo vertikálne na upínači vretena.



2. Nastavenie parametrov: Na základe materiálu obrobku, priemeru otvoru, zváracieho materiálu a požiadaviek na hrúbku nastavte na dotykovej obrazovke nasledovné:

Otáčky vretena n (ot./min.)

Rýchlosť pohybu zváracieho horáka v (mm/min)

Zvárací prúd, napätie, rýchlosť podávania drôtu

Počet zvarových vrstiev, množstvo prekrytia



3. Polohovanie zváracieho horáka: Ručne alebo automaticky vložte zvárací horák do otvoru do počiatočného bodu a nastavte dĺžku a uhol predĺženia drôtu (zvyčajne uhol naklonenia dopredu).



4. Automatické zváranie:

Po spustení sa obrobok otáča konštantnou rýchlosťou, zatiaľ čo zvárací horák sa axiálne pohybuje konštantnou rýchlosťou.

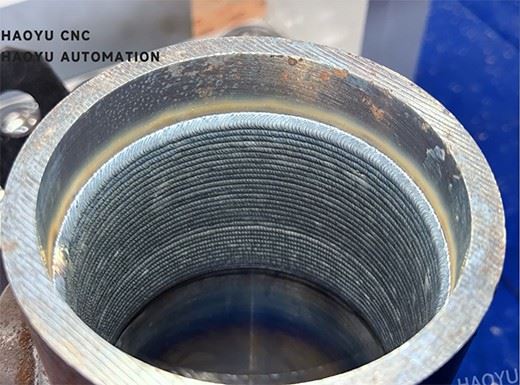

Kombinovaný pohyb týchto dvoch pohybov vytvára súvislý špirálový zvar na vnútornej stene.

Riadením pomeru rýchlosti otáčania k rýchlosti posuvu možno presne ovládať rozstup a presah zvarovej húsenice, čím sa zabezpečí hladký a rovnomerný zvar.

Po jednej alebo viacerých otáčkach zariadenie automaticky ukončí zvar a vyplní kráter.



5.Viac-vrstvové zváranie: Ak je potrebná hrubšia vrstva, zariadenie dokáže automaticky zdvihnúť zvárací horák o jednu výšku vrstvy a vykonať ďalšiu vrstvu špirálového zvárania. Smer môže byť opačný k predchádzajúcej vrstve, aby sa znížilo napätie.







1.Špecializovaný vnútorný zvárací horák:Základný komponent, zvyčajne štíhly a chladený vodou-, s integrovanou vodivou tryskou, plynovou šošovkou, vedením podávania drôtu a ochranným kanálom pre plyn.

 2. CNC systém:PLC + rozhranie človek{1}}stroj (HMI), ktoré sa používa na programovanie, ukladanie parametrov procesu zvárania a riadenie koordinovaného pohybu všetkých osí.

3. Servomotor poháňa vodiacu skrutku, aby sa otáčala, čo umožňuje zváraciemu horáku pohybovať sa doľava a doprava v rámci nastavovacieho mechanizmu, čím sa zabezpečí pracovná poloha zváracieho horáka pred zváraním.



4. Pohybový systém zváracieho horáka: servomechanizmus alebo portál, ovládajúci axiálny (os Z{0}}), radiálny (os X{1}}) pohyb a osciláciu zváracieho horáka.

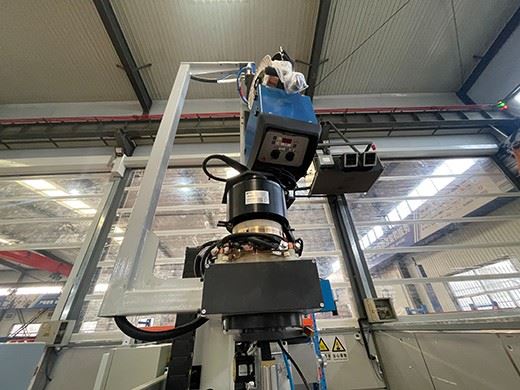

 5.Systém podávania drôtu:Vysoko presný{0}}servo podávač drôtu, ktorý využíva malé cievky jemného drôtu, zaisťuje plynulé a stabilné podávanie drôtu bez kolísania. Rotačný mechanizmus: Servomotor poháňa zváraciu hlavu, čím sa zvárací horák otáča.







Informácie o obrobku:



1. Materiál: Kovový typ zvarovej vrstvy a základný materiál (napr. uhlíková oceľ, nehrdzavejúca oceľ, zliatiny na báze niklu{2}} atď.).
2. Priemer a hĺbka otvoru: Minimálny/maximálny priemer a hĺbka vnútorného otvoru (pomer hĺbky-k{1}}priemeru). To priamo určuje veľkosť, tuhosť a spôsob podávania drôtu zváracieho horáka a vodiacej tyče.
3. Veľkosť a hmotnosť obrobku: určuje nosnosť-nosnosti, veľkosť skľučovadla a štruktúru obrábacieho stroja zváracieho stroja.
4. Miesto prekrytia zvaru: Je to rovný otvor, stupňovitý otvor, kužeľový otvor alebo čelná plocha? Je potrebná oscilačná výplň?
5. Požiadavky na prekrytie zvaru: Hrúbka, šírka, jedna/viac{0}}vrstva, požiadavky na kontrolu rýchlosti riedenia a požiadavky na povrchovú úpravu.



Ak potrebujete zváracie zariadenie, neváhajte nás kontaktovať. Máme profesionálny zváračský tím, ktorý vyrieši vaše problémy so zváraním.
